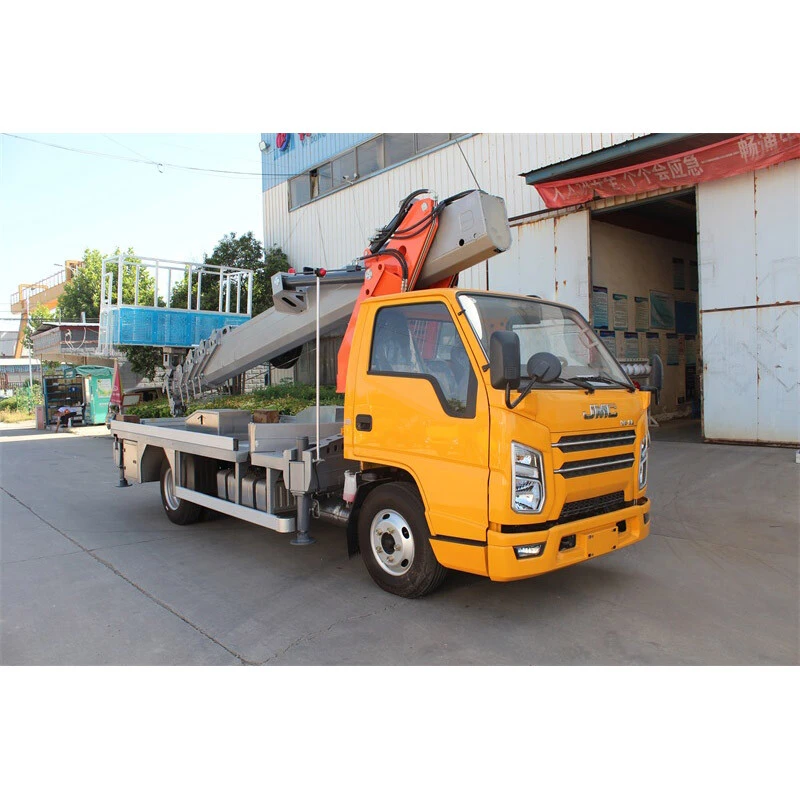

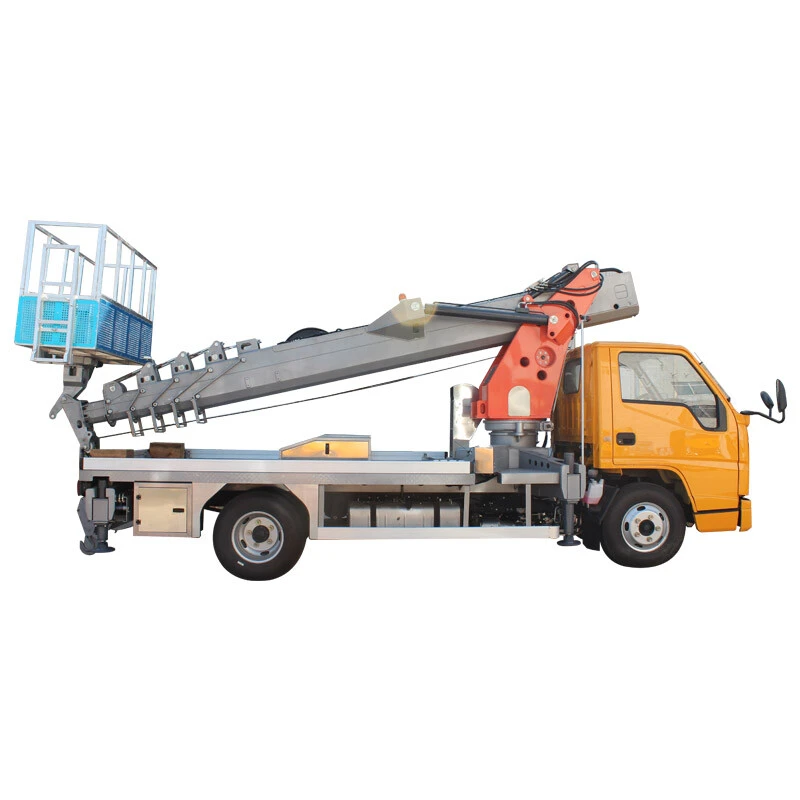

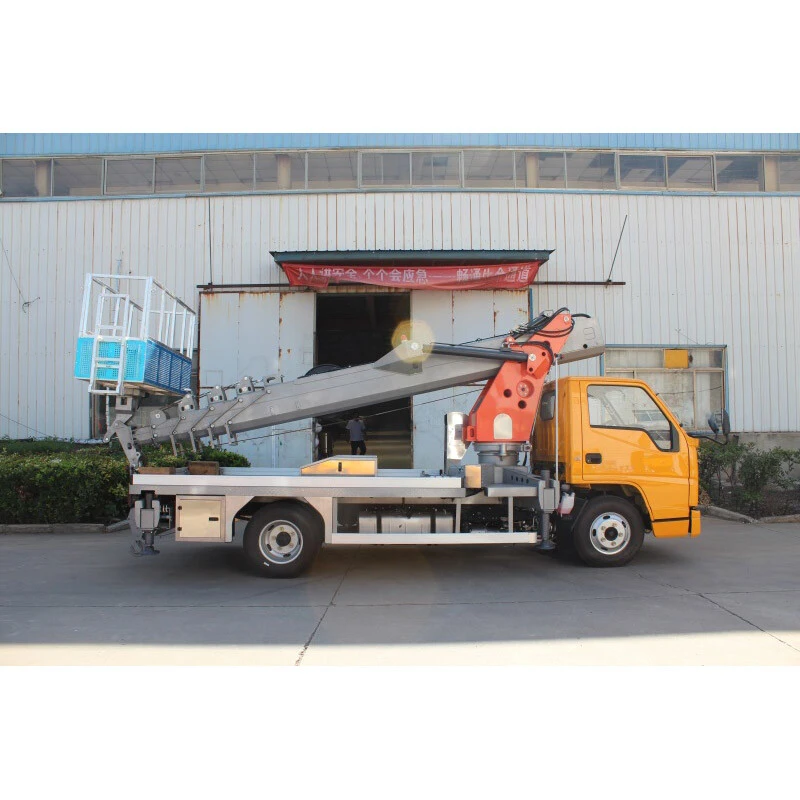

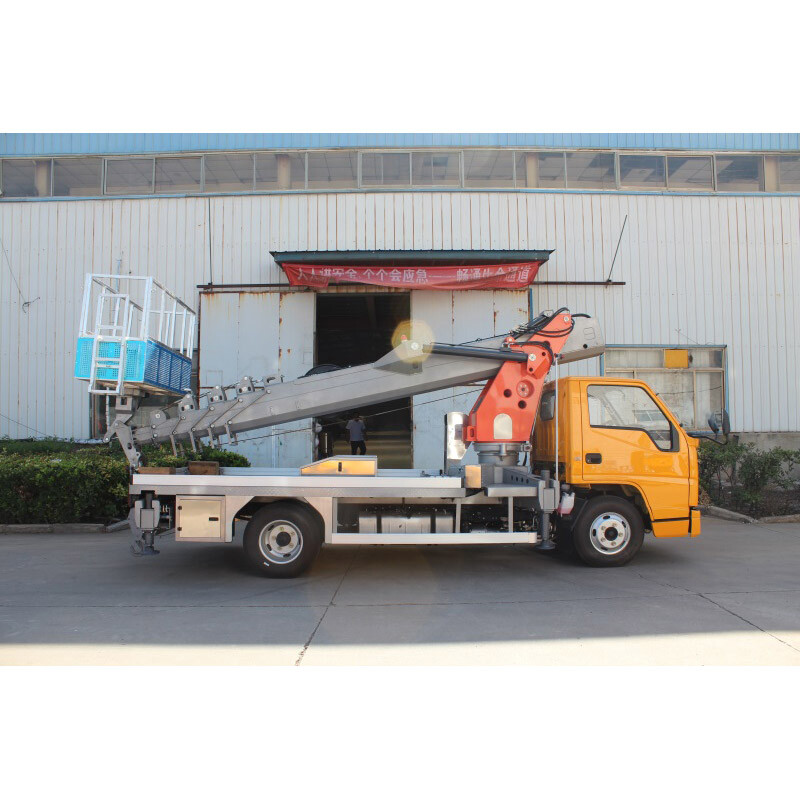

25м Грузовик с подъемной платформой

Основные технические параметры


Категории Предметы Данные
Параметры измерений Общая длина 5995 мм
Общая ширина 2200 мм
Общая высота 3010 мм
Параметры качества Количество пассажиров (включая водителя) 2-3
Общая масса 4495 кг
Главное для секса канженьшень число Грузоподъемность рабочей платформы 200 кг
Максимальная высота работы 25 м
Максимальная высота работы при рабочем диапазоне 5 м
Максимальный диапазон работы 10 °
Максимальный рабочий диапазон при рабочей высоте 5 м
Размах ног (полный вылет) Передняя нога поперек 4800 мм
Боковая задняя нога 5200 мм
Поворот рабочей платформы + 360 МГБ
Время растяжки руки 55≤t≤65 с
Время падения амплитуды руки 50≤t≤60 с
Время полного выпрямления руки 70≤t≤80 с
Время полного сокращения тела руки 60≤t≤70 с
Скорость поворота стрелы 140≤t≤150 с/г
Время полного выпрямления горизонтальной ноги 20≤t≤30 с
Время полного втягивания горизонтальной ноги 15≤t≤25 с
Время полного выдвижения вертикальной ноги 20≤t≤30 с
Время полного втягивания вертикальной ноги 10≤t≤20 с
Время отвода ноги назад 30≤t≤50 с
Параметры вождения Передний свес/задний свес/задний свес 1075/1800/308 мм
Колесная база 3360 мм
Максимальная скорость движения 99 км/ч
Минимальный дорожный просвет 181 мм
Угол въезда/Угол съезда 19/13 °


Описание конфигурации


Имя компонента Краткое описание
Шасси Jiangling Shunda шасси кантри-класса, гидроусилитель руля
Двигатель Двигатель National 6 мощностью 115 л.с., максимальная мощность 85 кВт,
Такси Один ряд сидений, рассчитан на 2 человек, кабина оборудована системой отопления и охлаждения, кондиционером и радиопроигрывателем.
Забор и помост Противоскользящая пешеходная пластина из алюминиевого сплава, ограждение из нержавеющей стали
Взятие силысистема Пневматическое управление, шестеренчатый насос, напрямую соединенный с силовым экстрактором
рабочаяплатформа 1800×700×1000 мм, номинальная грузоподъемность 200 кг, двухместная стальная рабочая платформа (расширяется на 2 м)
Форма стрелы Шестисекционный пятисекционный синхронно-телескопический
Форма разводки трубопроводов Внешний барабан (итальянский Toto)
Поворотное устройство Поворотный стол с непрерывным вращением на ±360°, рабочий ковш с вращением на ±360°
Аутригер Н-образный, индивидуально регулируемый
Управление Гидравлическое управление поворотной платформой, стандартное беспроводное дистанционное управление, отключение гидравлического управления, аварийный электрогидравлический насос.
Система управления Чувствительное к нагрузке электрогидравлическое пропорциональное управление для достижения бесступенчатого регулирования скорости
Система выравнивания Гидростатическая система выравнивания


Базовые функции и конфигурация безопасности

Базовая конфигурация функциональной безопасности автовышки 25M: рабочая машина может выдерживать нагрузку на платформу 200 кг, максимальную рабочую высоту 25 м, максимальный рабочий диапазон стрелы до 15 м, автоматическое выравнивание рабочей платформы.


Имя Краткое описание
Автоматическое блокирующее устройство для входа и выхода из автобуса Используется для блокировки входа и выхода из транспортного средства с целью предотвращения опасности неправильного использования.
аварийный электрогидравлический насос Маневрирование электронасосом вернет команду на поверхность в случае отказа двигателя шасси или главного гидравлического насоса.
аварийный останов Для аварийной остановки операций
Уровень всего транспортного средства Он может определять наклон всего транспортного средства в двух направлениях: поперечном и продольном.
Зажигание и выключение двигателя Зажигание и остановку двигателя можно контролировать с помощью поворотного стола и пульта дистанционного управления.
Комплексное действие Он может свободно перемещаться в любом направлении и осуществлять расширение/сокращение, подъем/опускание амплитуды, вращение поворотной платформы и вращение рабочего ковша.
Пульт дистанционного управления (беспроводной) Беспроводное дистанционное управление возможно на большой площади


Основные особенности введения

25M Aerial Platform Truck - это зрелый продукт, произведенный SHANDONG XIANGJIN INTERNATIONAL TRADE CO.LTD. Он объединяет множество функций в одном, с ведущими международными продуктами того же уровня по параметрам и производительности. Его основными характеристиками являются:

1, автомобиль синего цвета

Максимальная рабочая высота 25M Aerial Platform Truck составляет 25 м. Он использует новую высокопрочную сверхтонкую сталь. Конструкция транспортного средства легкая. Вес транспортного средства составляет менее 4,5 т (4,495 т), а длина менее 6 м (5,995 м). По сравнению с транспортными средствами желтой марки он имеет следующие преимущества:

(1) Низкие требования к водительским правам: синий автомобиль категории C1 может управляться в соответствии с вышеизложенным, водители могут управлять автомобилем самостоятельно;

(2) широкий спектр движения: синий автомобиль может проехать в городской зоне, желтый автомобиль может въехать в городскую зону, чтобы подать заявку на разрешение;

(3) низкие эксплуатационные расходы: пошлины и страховые взносы за автомобили синей марки ниже, и для автомобилей синей марки не требуются сертификаты на эксплуатацию;

(4) Гибкое вождение: небольшой размер, гибкое вождение, простота в эксплуатации.


2, низкий расход топлива, небольшой размер автомобиля

(1) Низкий расход топлива: согласно отчету Автомобильной ассоциации, при каждом 10% снижении веса транспортного средства топливная эффективность может быть увеличена на 6–8%, а расход топлива снижен на 7%. Вес транспортного средства уменьшается на 100 кг, расход топлива на 100 километров может быть снижен на 0,3–0,6 л, автомобиль на 40% легче традиционной модели, расход топлива на 100 километров снижается на 1,2–2,4 л, а экономичность повышается.

(2) Преимуществами транспортного средства являются компактная конструкция, небольшие размеры, низкий центр тяжести, возможность адаптации к узким рабочим местам, гибкость и высокая устойчивость.


3. Хорошая производительность, широкий спектр работ.

25M Aerial Platform Truck Максимальная рабочая высота составляет 25 м, максимальный рабочий диапазон составляет 15 м, а поворотный стол может вращаться в полном диапазоне для произвольной работы. Операция проста, удобна в эксплуатации, выполнение действия быстрое, рабочий диапазон большой, а рабочие параметры лидируют среди международных продуктов той же категории.

Машина оснащена шестью рычагами, корпус рычага синхронно телескопический, бесступенчатая регулировка скорости, превосходная производительность работы; Рабочая платформа находится сзади, а лестница установлена на подножке, что удобно для персонала, чтобы подниматься и спускаться. Рабочая платформа оснащена освещением, что удобно для работы в ночное время.


4. Гибкое и удобное управление, поворотный стол с неограниченным углом поворота ±360°.

Управление гидравлической ручкой поворотного стола, рабочий ковш может выбрать электрическое управление, дистанционное беспроводное дистанционное управление, может удаленно управлять точкой двигателя, гаснуть пламя, дистанционно управлять размером дроссельной заслонки; Повышение эффективности работы, автоматическое ускорение дроссельной заслонки; Максимальный рабочий диапазон составляет 12 м, поворотный стол ±360°, операция проста. Технология беспроводного дистанционного управления, оператор может работать в узкой рабочей среде, гибкое и удобное управление, отсутствие слепых зон, лучший рабочий обзор, в дополнение к тому, чтобы избежать оператора, который терпит холодную и жаркую погоду, вы можете выбрать подходящее место для завершения операции; Одна рука может выполнять все действия сложной операции.


5. Высокая надежность.

В процессе исследования и разработки продукта используются все проверки структурной безопасности, анализ устойчивости, проверка надежности и другие методы, которые могут сделать продукт стабильным и надежным в рамках эксплуатации; В дополнение к испытанию на фронтальную нагрузку перед отправкой с завода также проводятся испытания на 1,25-кратный коэффициент динамической нагрузки и 1,5-кратный коэффициент статической нагрузки перекалиброванной нагрузки. Для обеспечения безопасности и устойчивости продукта в любых рабочих условиях, подходит для открытой эксплуатации в любых рабочих условиях. Основные компоненты управления и ключевые детали трансмиссии - все известные международные бренды, со стабильным качеством и высокой надежностью.


6. Превосходные показатели безопасности

Устройство блокировки включения и выключения, аварийный электронасос, двухсторонний гидравлический замок, уровень транспортного средства и т. д. для обеспечения безопасности эксплуатации транспортного средства. Двунаправленный балансировочный клапан предотвращает автоматическое падение рабочей стрелы, обеспечивает плавное движение корпуса стрелы и рабочего ковша, а система выравнивания цилиндра одинакового объема автоматически выравнивается.


7. Плавное действие

(1)Электрогидравлическое пропорциональное управление с чувствительностью к нагрузке, бесступенчатое регулирование скорости, плавная работа; Уменьшает воздействие действия;

(2) Двунаправленный балансировочный клапан используется для обеспечения плавности движения стрелы при ее запуске и остановке;

(3) Расположение шарнирной точки является разумным, амплитуда стрелы не имеет изменений давления, давление изменяется равномерно, и действие стабильно.


8. Атмосфера высокого класса, модные цвета.

Квадратные ножки, прочные как камень, прочная рабочая платформа из нержавеющей стали, многоугольная конструкция поворотного стола, чистый внешний вид, вечная элегантная форма продукта, подчеркивающая чувство моды.


9. Интеграция в эргономику делает работу людей приятной и приятной

Блок управления и удобные сиденья установлены на поворотном столе, гидравлическая ручка управляется точно, дизайн интерфейса блока управления учитывает визуальные, тактильные и двигательные привычки людей, компоновка разумна, форма красива, сочетание графики и текста простое и понятное, управление удобное, а управление делает людей счастливыми и приятными.


Преимущество примеров деталей

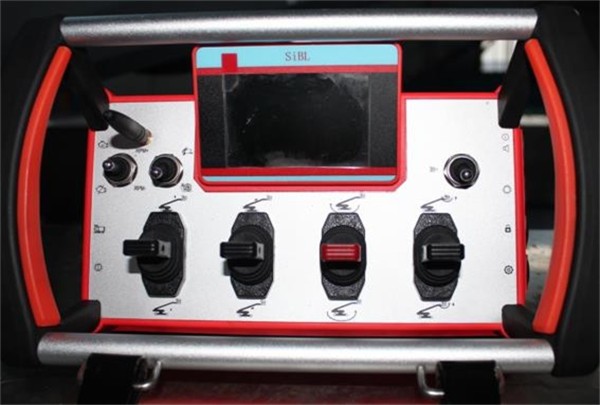

Aerial work platform truck (1).png

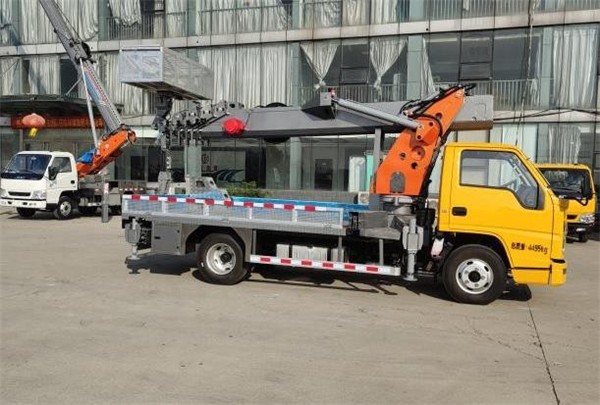

Aerial work platform truck (2).png

Удобное сиденье, полный контроль перспективыКомпьютерное управление, автоматическое ограничение, сигнализация опасной работы, отличные показатели безопасности. Поворотный стол имеет дисплей, отображение в реальном времени рабочих условий транспортного средства


Aerial work platform truck (1).pngAerial work platform truck (2).png
Гидравлическое управление поворотным столом, точное, простое и удобное.Электронное управление работой бункера, удобное для эксплуатации строительным персоналом.


Aerial work platform truck (3).png

Ножка квадратного коробчатого типа устойчива и надежна, обеспечивает высокую степень защиты и долговечна.


Aerial work platform truck (4).png

Размер поворотного подшипника большой, грузоподъемность высокая, поворотный кронштейн изготовлен из бесшовной стальной трубы, устойчив и надежен.
