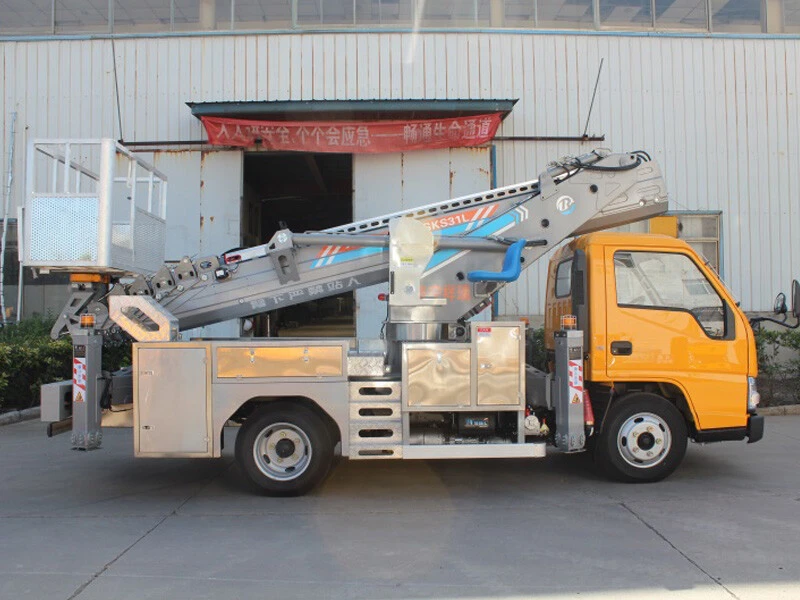

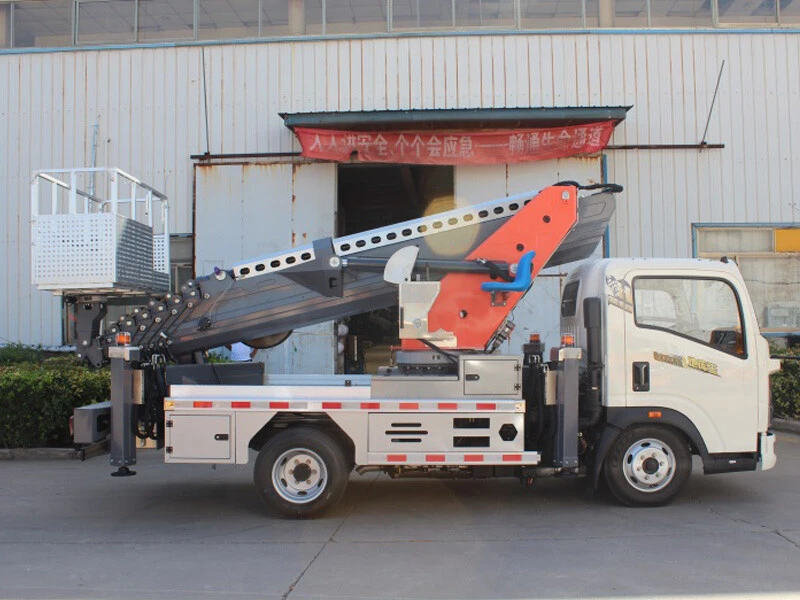

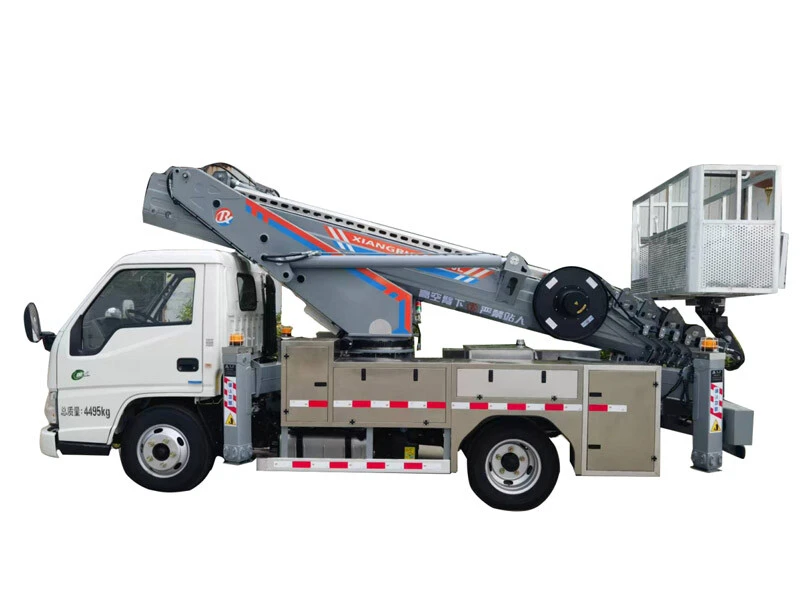

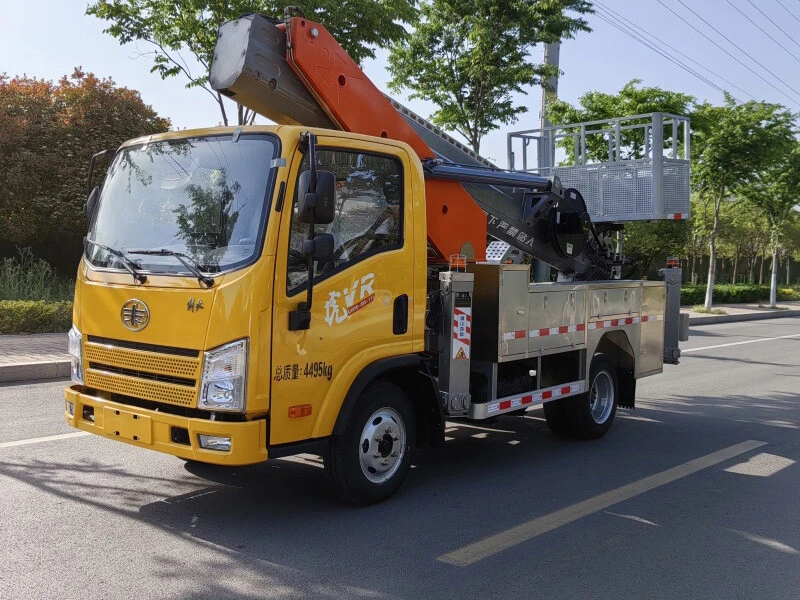

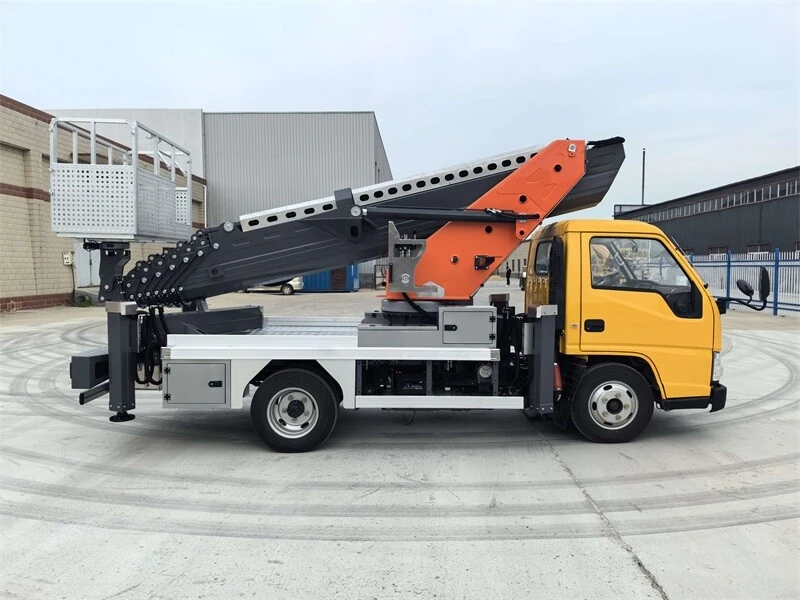

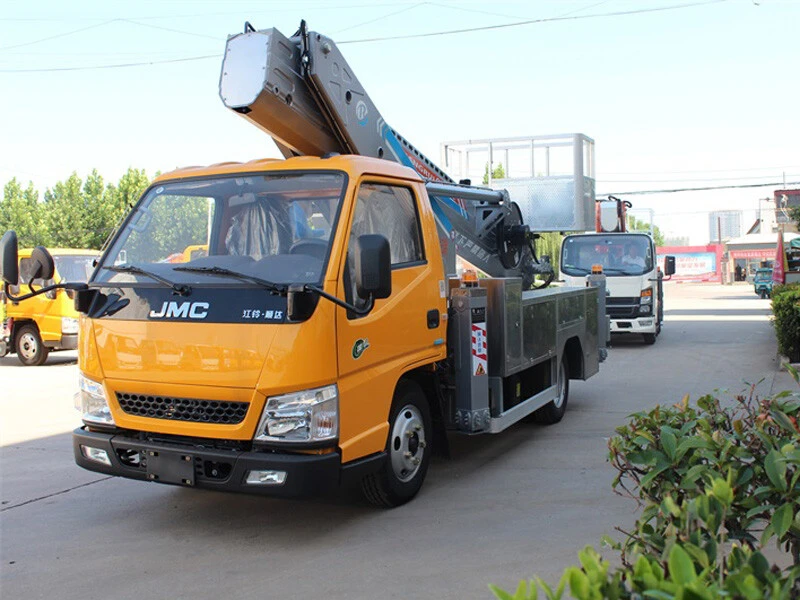

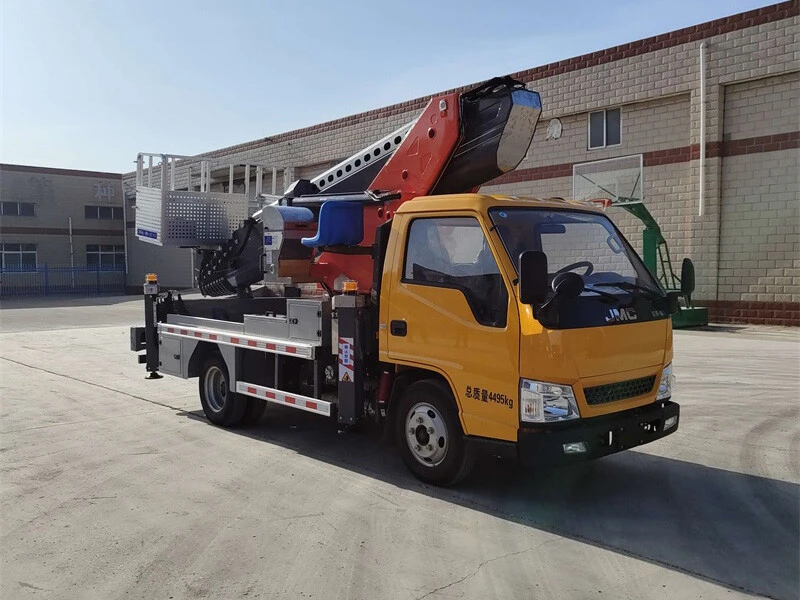

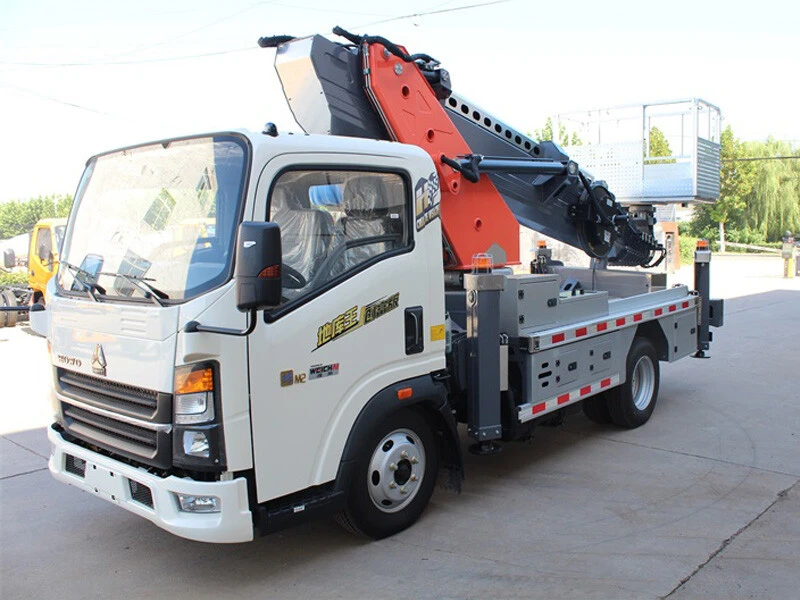

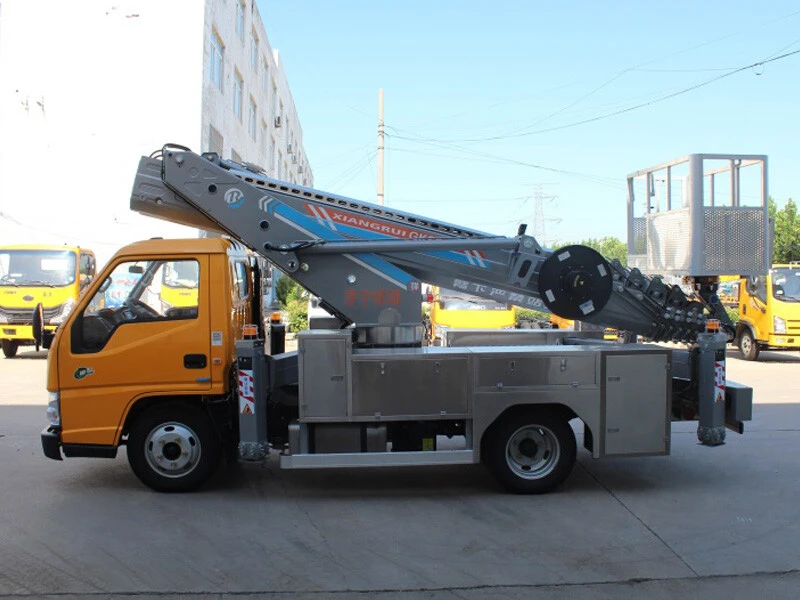

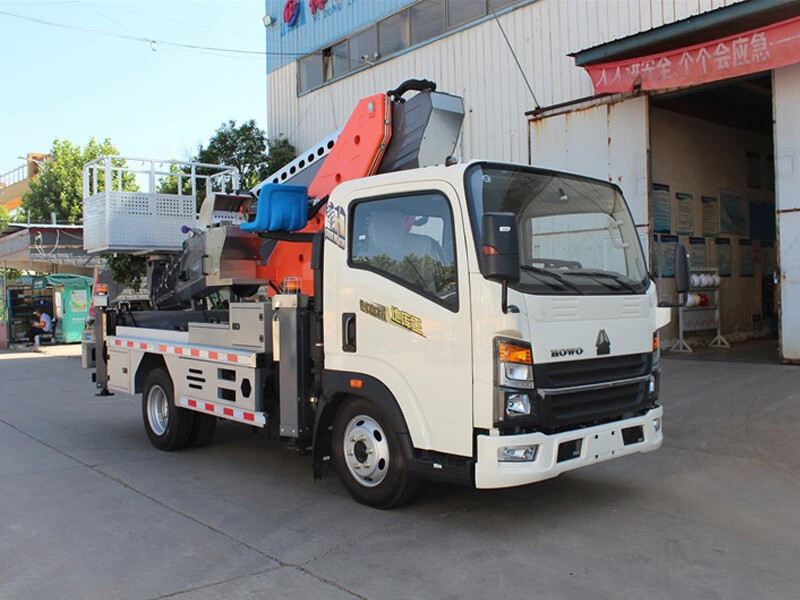

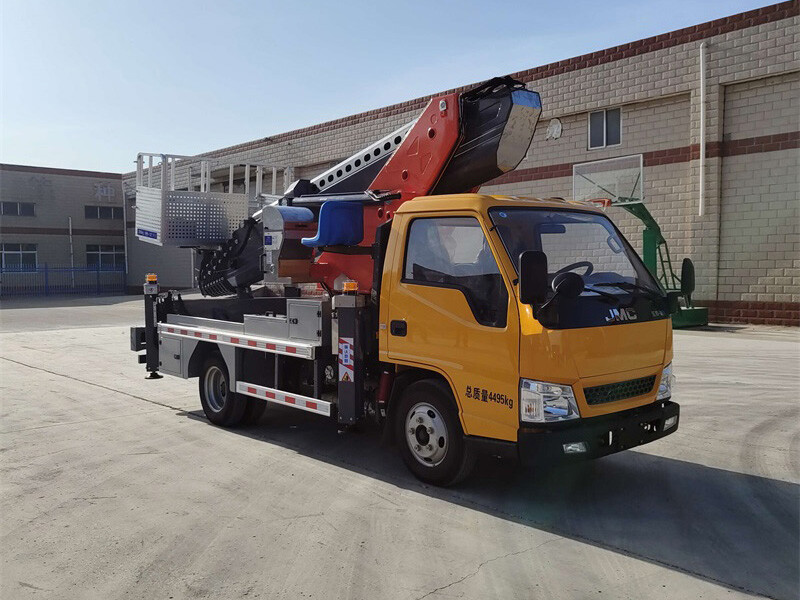

31м Грузовик с подъемной платформой

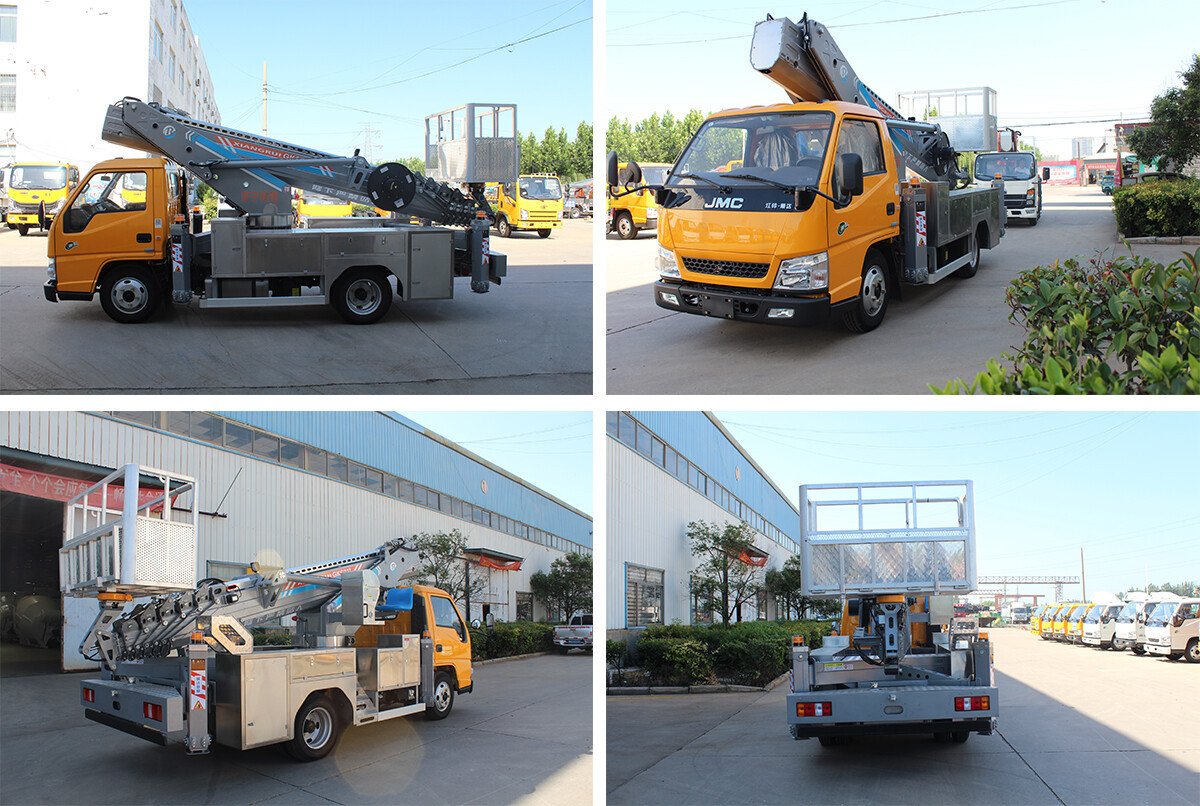

Aerial work platform truck.jpg


Основные технические параметры


30М Основные технические параметры высотных рабочих машин
Категория Проект Техническая спецификация
Параметр размера Общая длина 5995 мм
Общая ширина 2060 мм
Общая высота 2780 мм
Параметр качества Количество пассажиров (включая водителя) 2
Общая масса 4495 кг

Номинальная нагрузка рабочей платформы 200 кг
Максимальная рабочая высота 30,5 м
Рабочая амплитуда на максимальной рабочей высоте 25 м
Максимальная рабочая амплитуда 78 °
Рабочая высота при максимальной рабочей амплитуде 5 м
Размах ног (полное выпрямление) Поперечный 4630 мм
Портрет 5040 мм
Вращение рабочей платформы ±360 º
Время подъема и выдвижения корпуса руки 55≤t≤65 с
Время опускания подъема корпуса стрелы 50≤t≤60 с
Время полного выпрямления руки 70≤t≤80 с
Время полного втягивания рычага 60≤t≤70 с
Скорость вращения стрелы 140≤t≤150 с/г
Время полного горизонтального выпрямления ноги 20≤t≤30 с
Время полного втягивания горизонтальной ноги 15≤t≤25 с
Время полного выпрямления вертикальной ноги 20≤t≤30 с
Время полного втягивания вертикальной ноги 10≤t≤20 с
Время отвода и освобождения ног 30≤t≤50 с
Параметр путешествия Передний свес/задний свес/удлинитель сзади 1075/1800/308 мм
Колесная база 2800 мм
Максимальная скорость движения 100 км/ч
Минимальный дорожный просвет 181 мм
Угол въезда/выезда 19/13 °


Описание конфигурации

30MОсновные компоненты и конфигурации высотных рабочих машин
Название компонента Краткое описание
шасси Шасси JMC EURO 6 Class II, гидроусилитель руля
двигатель Двигатель National VI мощностью 122 л.с., с максимальной мощностью 90 кВт,
Кабина водителя Один ряд сидений, допускается размещение 2 пассажиров, кабина водителя оборудована кондиционером и системой хранения и извлечения вещей.
Забор и дорожка Ящик для инструментов из нержавеющей стали, противоскользящая доска для ходьбы из алюминиевого сплава, ограждение из нержавеющей стали
Система отбора мощности Пневматическое управление, шестеренчатый насос, напрямую подключенный к коробке отбора мощности
Рабочая платформа тысяча шестьсот × семьсот × 1000 мм, номинальная грузоподъемность 200 кг, двухместная стальная рабочая платформа (расширяемая до 2 метров)
Форма руки Семь секций, семнадцать гребней и семь секций синхронной телескопической стрелы
Форма макета трубопровода Внешний барабан (полностью разработан в Италии)
Вращающееся устройство Поворотный стол с непрерывным вращением на ± 360 °, рабочий стол с вращением на ± 360 °
Аутригер Передние и задние V-образные, индивидуально регулируемые
операция Гидравлическое управление поворотным столом, стандартное беспроводное дистанционное управление, гидравлическое управление вне транспортного средства, оснащено аварийным электрогидравлическим насосом.
система управления Электрогидравлическое пропорциональное управление, чувствительное к нагрузке, обеспечивающее бесступенчатое регулирование скорости
Система выравнивания Гидростатическая система выравнивания


Базовые функции и конфигурация безопасности

30MБазовая функциональная конфигурация безопасности высотного рабочего транспортного средства: рабочее транспортное средство может выполнять высотные работы с нагрузкой на платформу 200 кг, максимальной рабочей высотой 30 м и максимальной рабочей амплитудой стрелы 17 м. Рабочая платформа автоматически выравнивается.
Заголовок Краткое описание
Автоматическое блокирующее устройство для посадки и высадки Используется для блокировки посадки и высадки с целью предотвращения опасности случайного срабатывания.
Аварийный электрогидравлический насос При выходе из строя двигателя шасси или главного гидравлического насоса включение электрического насоса может отправить персонал обратно на землю.
Устройство аварийной остановки Для аварийной остановки операций
Датчик уровня транспортного средства Может определять наклон всего транспортного средства как в горизонтальном, так и в вертикальном направлении.
Зажигание и выключение двигателя Двигатель можно запускать и выключать как с помощью поворотного стола, так и с помощью пульта дистанционного управления.
Композитное действие Он может свободно перемещаться в любой группе действий, достигая при этом расширения/сокращения, изменения амплитуды вверх/вниз, вращения поворотного круга и вращения платформы.
Пульт дистанционного управления (беспроводной) Беспроводное дистанционное управление может осуществляться на большом расстоянии


Введение в основные характеристики

3、30M автовышка — это зрелый продукт, произведенный SDXJ Engineering Machinery Co., Ltd., который объединяет множество функций и лидирует на международном рынке по параметрам и производительности. Его основные характеристики включают:

4、1. Автомобиль с синей этикеткой

5. Максимальная рабочая высота высотного рабочего автомобиля 30M составляет 30 м, с использованием новой высокопрочной сверхтонкой стали. Конструкция автомобиля легкая, весом менее 4,5 т (4,495 т) и длиной менее 6 м (5,995 м). В соответствии с законами, правилами и отраслевыми стандартами различные эксплуатационные характеристики продукта синего бренда максимизированы, и по сравнению с автомобилями желтого бренда он имеет следующие преимущества:

6.(1) Низкие требования к водительским правам: разрешено управлять транспортными средствами с синими правами и номерными знаками категории C1 или выше, и водители могут управлять ими самостоятельно;

7.(2) Широкий диапазон движения: автомобили с синими номерами могут проезжать через город, в то время как автомобили с желтыми номерами должны получать пропуск при въезде в город;

8.(3) Низкие эксплуатационные расходы: автомобили синей марки имеют низкие дорожные сборы и страховые взносы, а также для автомобилей синей марки не требуется сертификат на эксплуатацию;

9、(4) Гибкое вождение: компактный корпус, гибкое вождение, простота в эксплуатации.

10、2. Низкий расход топлива и небольшие размеры автомобиля

11. (1) Низкий расход топлива: по данным Автомобильной ассоциации, каждые 10% снижения веса транспортного средства могут повысить топливную экономичность на 6–8% и снизить расход топлива на 7%; при каждом снижении веса транспортного средства на 100 кг расход топлива на 100 километров может быть снижен на 0,3–0,6 л. Этот автомобиль на 40% легче традиционных моделей, а расход топлива на 100 километров снижен на 1,2–2,4 л, что повышает его экономичность;

12.(2) Вся машина имеет компактную конструкцию, небольшие размеры, низкий центр тяжести, подходит для узких рабочих мест, гибкую мобильность и высокую устойчивость.

13. Хорошая производительность труда и большой объем работы

Максимальная рабочая высота высотного рабочего автомобиля 30M составляет 30 м, а максимальный рабочий диапазон - 17 м. Поворотный стол может быть полностью повернут для любой операции. Действие простое, легкое в управлении, выполняет действие быстро, имеет широкий диапазон операций, а рабочие параметры являются ведущими среди аналогичных международных продуктов. Эта машина использует шестисекционную стрелу с синхронным выдвижением и сужением корпуса стрелы, бесступенчатой регулировкой скорости и превосходными эксплуатационными характеристиками; рабочая платформа расположена сзади, а на пешеходной платформе установлена лестница для облегчения посадки и высадки персонала. Рабочая платформа оснащена освещением для удобной работы в ночное время.

14. Гибкое и удобное управление с неограниченным вращением поворотного стола на ±360°

Поворотный стол управляется гидравлической ручкой, а рабочий стол может управляться электронным управлением. Беспроводной пульт дистанционного управления может использоваться для дистанционного запуска и остановки двигателя, а также для дистанционного управления размером дроссельной заслонки; Повышает эффективность работы и автоматически ускоряет ускоритель ног; Максимальный рабочий диапазон составляет 12 м, а поворотный стол вращается под неограниченным углом ± 360 °, что упрощает работу. Технология беспроводного дистанционного управления позволяет операторам работать в узкой рабочей среде с гибким и удобным управлением, без слепых зон и лучшим рабочим обзором. Кроме того, она предотвращает необходимость операторов переносить суровую холодную и жаркую погоду и позволяет им выбирать подходящее место для выполнения операции; Одна рука может выполнять все составные операции действий.

15.Высокая надежность

16. В процессе разработки продукта используются такие методы, как проверка безопасности, анализ стабильности и проверка надежности, чтобы гарантировать стабильную и надежную работу продукта в рамках эксплуатации; Перед тем, как покинуть завод, в дополнение к испытанию номинальной нагрузкой, также были проведены испытание динамической нагрузкой с коэффициентом 1,25 и испытание статической нагрузкой с коэффициентом 1,5 для номинальной нагрузки. Обеспечить безопасность и стабильность продукта при любых рабочих условиях, пригодность для открытой эксплуатации при любых рабочих условиях. Основные компоненты управления и ключевые компоненты трансмиссии от всемирно известных брендов, со стабильным качеством и высокой надежностью.

13. Превосходные показатели безопасности

Блокировочное устройство для посадки и высадки из транспортного средства, аварийный электронасос, двунаправленный гидравлический замок и уровень транспортного средства совместно обеспечивают безопасность эксплуатации транспортного средства. Двунаправленный балансировочный клапан предотвращает автоматическое падение рабочей стрелы, обеспечивая плавное движение корпуса стрелы и рабочей платформы. Кроме того, для автоматического выравнивания используется система выравнивания с равнообъемным масляным цилиндром.

14. Плавное движение

(1) Чувствительное к нагрузке электрогидравлическое пропорциональное управление, бесступенчатое регулирование скорости, стабильная работа; Уменьшение влияния действий;

(2) Использование двунаправленного балансировочного клапана для обеспечения плавности пуска и остановки стрелы;

(3) Расположение точек шарнира разумное, нет резкого изменения давления при изменении амплитуды стрелы, давление изменяется равномерно, и действие стабильно.

15. Высококлассная атмосфера, стильная цветовая гамма

Ножки в форме квадратного ящика прочны как скала, а рабочая платформа из нержавеющей стали долговечна с многоугольной структурой поворотного стола. Внешний вид продукта лаконичен, чист и вневременен, демонстрируя чувство моды.

9. Интеграция эргономики для создания приятной и увлекательной работы

Поворотный стол оснащен блоком управления и удобными сиденьями. Гидравлическая ручка точна в работе, а дизайн интерфейса блока управления учитывает зрительные, тактильные и поведенческие привычки человека. Компоновка разумная, дизайн красивый, графика и текст объединены, просты и понятны, просты в эксплуатации, а эксплуатация приятна и приятна.


Примеры преимуществ и деталей

Aerial work platform truck (1).png

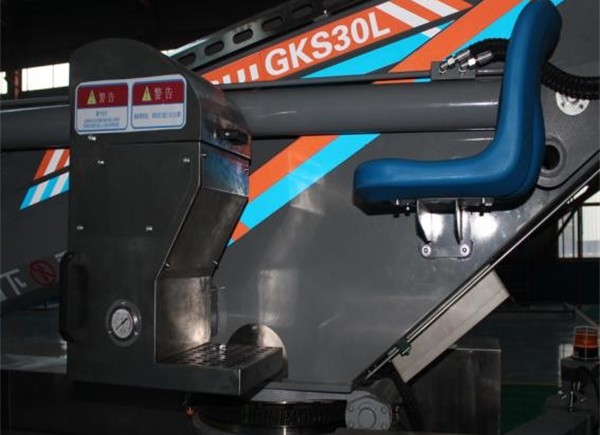

Удобные сиденья с полным обзором

Aerial work platform truck (2).png

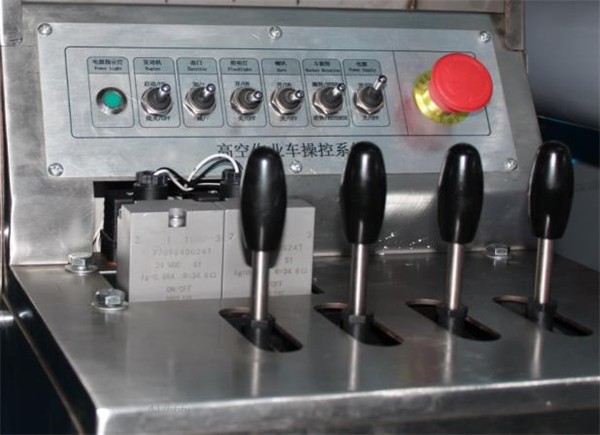

Компьютерное управление, автоматическое ограничение амплитуды, сигнализация опасной работы, отличные показатели безопасности. Поворотный стол имеет дисплей, который отображает рабочие условия всего транспортного средства в режиме реального времени.


31m Aerial work platform truck (1).png

Гидравлическое управление поворотным столом, точное, простое и удобное

31m Aerial work platform truck (2).png

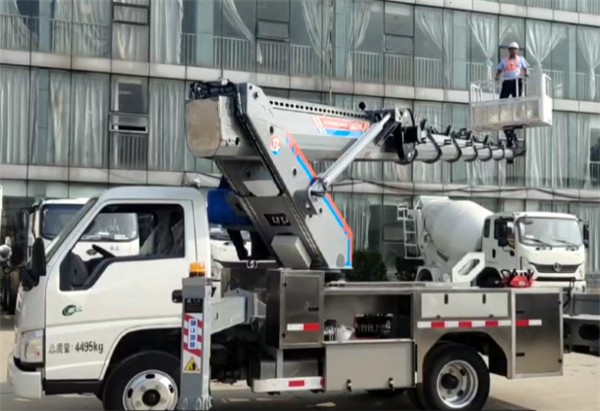

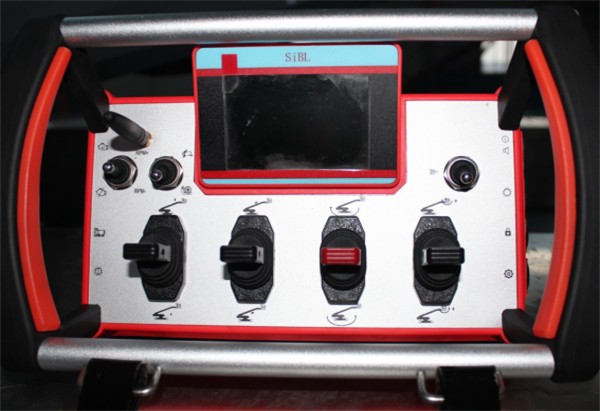

Электронное управление рабочим ковшом, удобное для работы строительного персонала

Aerial work platform truck (3).png

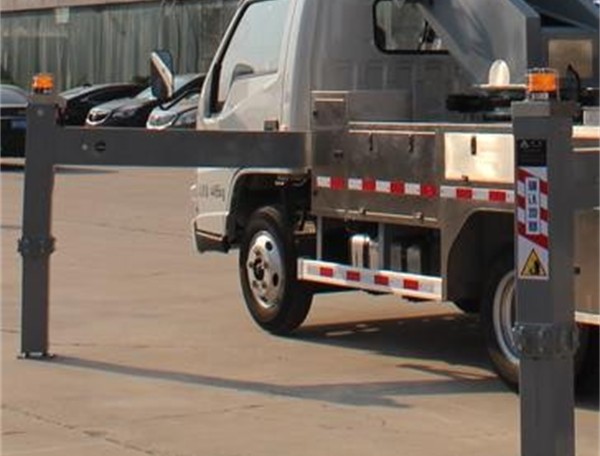

Опорные ножки квадратной формы устойчивы и надежны, обеспечивают высокую защиту и долговечность.


Aerial work platform truck (4).png

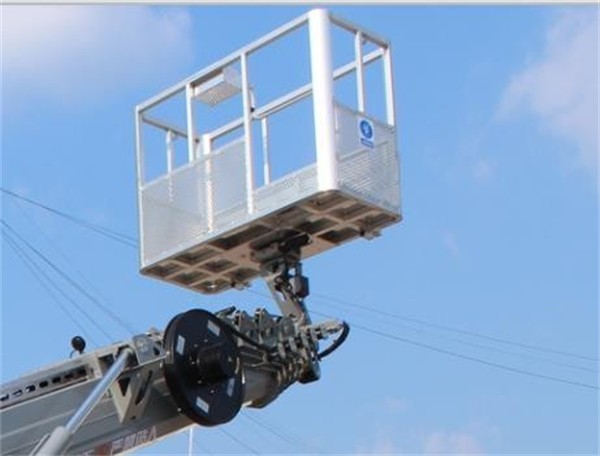

Поворотный подшипник имеет большой размер и высокую грузоподъемность, а поворотный кронштейн изготовлен из бесшовных стальных труб, что обеспечивает устойчивость и надежность.
